JM-TS001-RBAD是JM專應用於一般環境需求的奈米新型複合材料,此材料為表面處理環保無毒材料,具備自潔、耐高溫(500度以下)、空氣淨化、防塵、去除環境中的有機汙染,為高機能性表面處理環保材料。
抗污自潔、空氣淨化、抗污自潔、防塵!

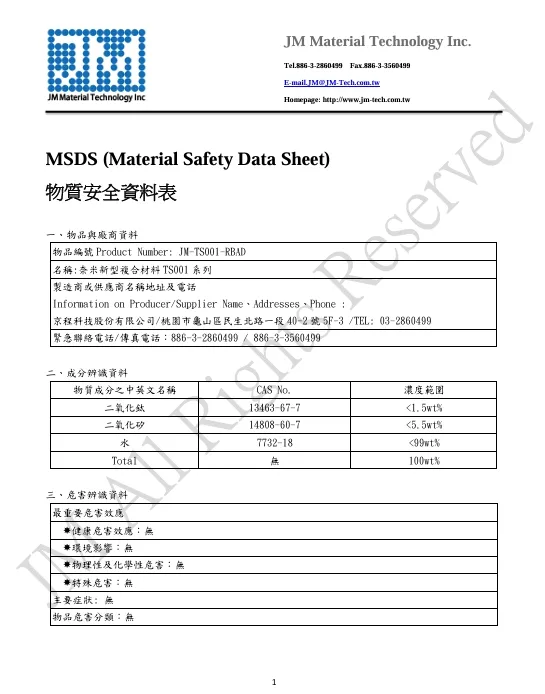

物質安全資料表
產品資訊 JM-TS001-RBAD(V2.3版)
Product Information 奈米新型複合材料TS系列
►材料特性及應用說明:
JM-TS001-RBAD是JM專應用於一般環境需求的奈米新型複合材料,此材料為表面處理環保無毒材料,具備自潔、耐高溫(500度以下)、空氣淨化、防塵、去除環境中的有機汙染,為高機能性表面處理環保材料。
►材料功能性:
- 優異抗汙自淨易潔& 防塵 &除臭&去除環境中甲醛、TVOC& 奈米材料附著力優異&無毒環保材料 。
►適用於:
太陽能玻璃鍍膜 & 水晶飾品 & 建材玻璃鍍膜 & 玻璃燈罩 。
►材料基本規格與安全性:
項目 | 條件單位 | 規格 | |
JM-TS001-RBAD | |||
物性 | 外觀 | 標準 | 淡黃色水性溶液 |
主要成份 | - | 二氧化鈦、水、二氧化矽 | |
固含量 | 重量百分比 wt% | 1.25 ~ 1.45 | |
粒徑 | nm | < 100nm | |
pH | - | 7.5 ~ 9.5 | |
黏度 | 25℃ mPa˙s | < 5 | |
折射率 | - | 1.4 ~ 1.8 | |
比重 | 25℃ | 1.03 | |
凝固點 | ℃ | 4 | |
安全性 | 口服毒性測試 | LD50(mg/kg. mouse) | >5000mg/kg |
皮膚刺激性測試 | Primary irritation index | 0 | |
►薄膜性能參考:
項目 | 測試規範 | 條件單位 | 性能 |
薄膜外觀 | ※1 | 色差 | 無 |
降解活性指數 | TN-031 | nmol/(L。min) | >5 |
防塵 | (※2) | △T % | <10% |
硬度 | ASTM D3363-00 | - | 7H |
百格 | CNS10757 | - | 5B |
水煮百格 | 浸泡熱水(100度)/30分鐘 | - | 5B |
穿透率 | (※3) | △T % | 參考比較表 |
反射率 | (※3) | △R % | 參考比較表 |
耐刷洗 | CNS 10757 | 次數 | 3000次 |
接觸角 | TN-031 | 度 | <10° |
※測試樣品製作方式為 : 噴塗用量30g/m2於玻璃上,烘烤400度30min。
※1.使用基材為一般玻璃。
※2.△T為平均穿透率變化,測試方式為荷重1kg,將樣品放置於滑石粉上1min,測試基材(玻璃)穿透度(取五點平均值),未塗佈JM-TS001-RBAD材料之透光率平均下降10%以上。
※3.加工方式與用量會影響穿透度與反射率。
►使用量比較
項目 | Spray 10g/m2 | Spray 20g/m2 | Spray 30g/m2 | Dipping 一次 | Dipping 兩次 | Dipping 三次 |
防塵 | ○ | ○ | ○ | ○ | ○ | ○ |
穿透度(%) | 88.36 | 87.70 | 87.56 | 89.76 | 90.21 | 90.94 |
反射率(%) | 7.17 | 7.63 | 7.86 | 7.13 | 7.02 | 6.93 |
※測試樣品製作方式為 : 噴塗用量30g/m2於玻璃上,烘烤400度30min。
※未處理過之玻璃平均穿透度為88.987%。
※Dippinp拉升基速為22.5mm/min 。
►烘烤溫度與硬度比較
項目 | 室溫 熟成1Day | 室溫 熟成3Day | 室溫 熟成10Day | 烘烤 100℃ | 烘烤 200℃ | 烘烤 300℃ | 烘烤 400℃ |
硬度 | B | B | 5H | 3H | 5H | 6H | 7H |
防塵 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
耐水擦拭(※1) | 500次 | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 |
耐酒精擦拭(※2) | 500次 | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 |
※測試樣品製作方式為 : 噴塗用量30g/m2於玻璃上,烘烤30min。
※1.測試方式為荷重500g,放置基材上並以無塵布沾水(0.5ml)來回擦拭,薄膜無起皺、龜裂、剝落。
※2.測試方式為荷重500g,放置基材上並以無塵布沾酒精(0.5ml)來回擦拭,薄膜無起皺、龜裂、剝落。
►烘烤時間
項目 | 烘烤100℃ 15min | 烘烤100℃ 30min | 烘烤100℃ 60min | 烘烤300℃ 15min | 烘烤300℃ 30min | 烘烤300℃ 60min |
防塵 | ○ | ○ | ○ | ○ | ○ | ○ |
硬度 | 2H | 3H | 6H | 3H | 6H | 6H |
耐水擦拭(※1) | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 |
耐酒精擦拭(※2) | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 | 2000次 |
※測試樣品製作方式為 : 噴塗用量30g/m2於玻璃上。
※1.測試方式為荷重500g,放置基材上並以無塵布沾水(0.5ml)來回擦拭,薄膜無起皺、龜裂 、剝落。
※2.測試方式為荷重500g,放置基材上並以無塵布沾酒精(0.5ml)來回擦拭,薄膜無起皺、龜 裂、剝落。
►親水持久時間
| 照光1min | 照光3min | 照光5min | 照光10min | 照光15min | 照光30min |
接觸角 | <10 | <10 | <10 | <10 | <10 | <10 |
►親水持久時間
| 1day | 3day | 5day | 7day | 14day |
接觸角(度) | <10 | <10 | <10 | <10 | 24 |
※玻璃樣品噴塗30g/m2,烘烤400度30min,照射1mW/cm2之UVA光源,將樣品放置於暗處。
►施工條件:
1. 施作流程:
a. 清潔基材表面。
b. 電漿處理(若需要)。
c. 施作方式: (兩者擇一)。
噴塗作業: 噴槍 噴嘴距離施作目標至少30cm 。
浸鍍作業: 拉升速度一線尺基財外觀條件為主,溶液溫度25℃。
噴槍: 口徑0.3mm~1mm,噴槍氣壓0.3kg~1kg,施工環境溫度室溫10~40℃。
d. 烘乾溫度: 室溫~500℃循環熱風烘乾。
熟成時間:室溫靜置24小時。
e.施作完成後,需用水清設備。
※本施工特性值均為參考用,實際依基材物性及環境條件為主。
►包裝方式:
20kg/塑膠桶 & 200kg/塑膠桶 。
►適用材質:
玻璃、合金、陶瓷、木材、紡織纖維、石材 。
►保存方式:
請儲存於室溫25℃、環境濕度>45%以上,以及通風之環境,避免照射光線,保存期限1 年,使用後要密封保存。
►安全與注意事項 :
1.建議應於潔淨環境下加工,以確保產品可靠度。
2.使用剩餘的材料請務必密封,並保存在陰涼處,避免產品日光直接照射。
3.避免讓材料冰凍,溫度>5℃。
4.作業場所請保持通風。
5.詳細安全內容請參考MSDS 。
