FMS 車隊管理系統專用：高品質客製化 RJ45 轉 Pitch 2.0 診斷測試線束組件
車隊管理設備｜診斷測試應用

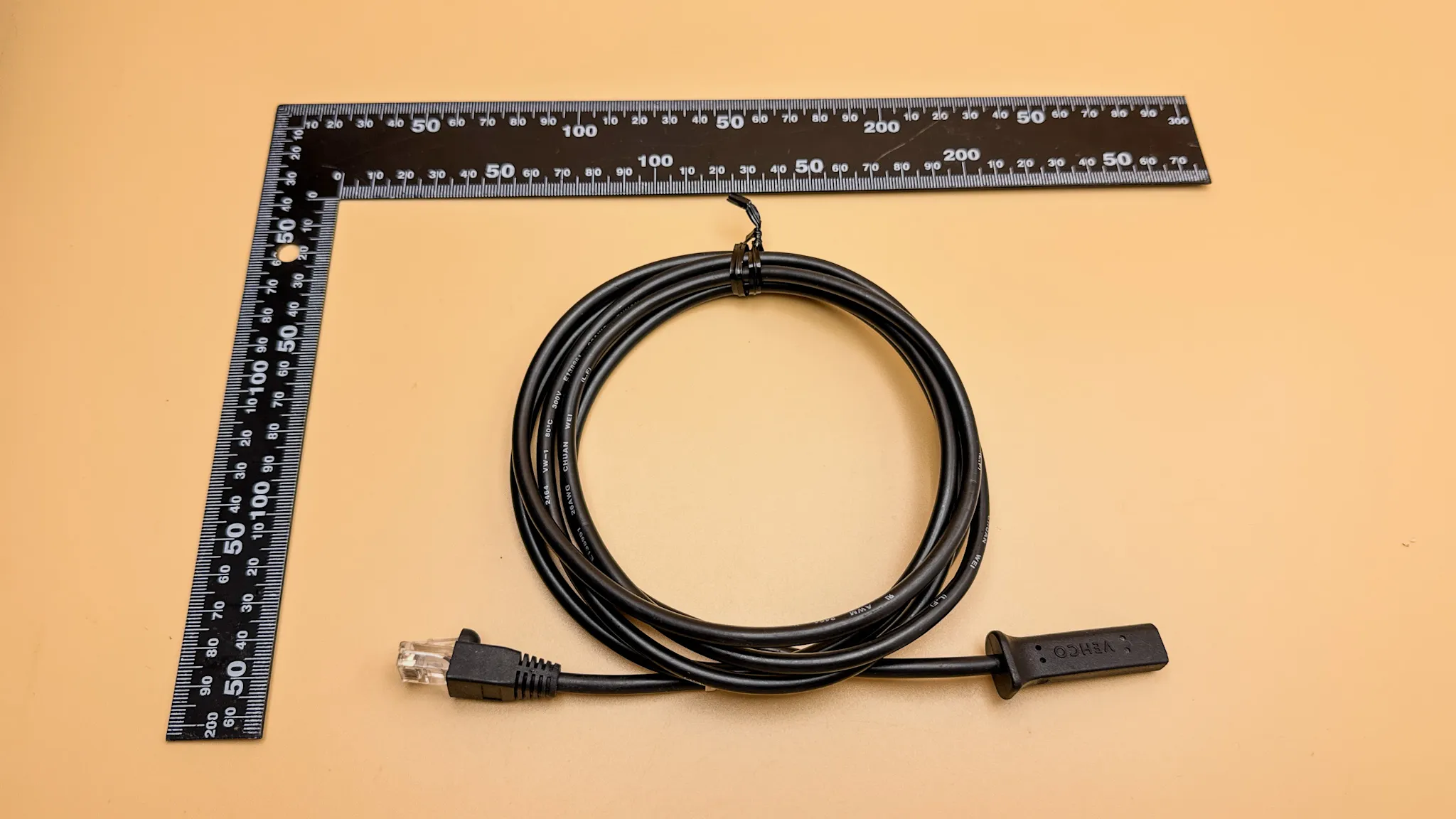

FMS 車隊管理系統專用：高品質客製化 RJ45 轉 Pitch 2.0 診斷測試線束組件
為 Fleet Management Systems（FMS）供應商打造的專用連接方案，結合 RJ45 8P8C Gold Flash、Pitch 2.0mm 2x3 6Pin 成形端、UL2464 22AWG 線材，以及鋁箔遮蔽與地線接地設計，適用於車隊管理設備與診斷儀器之間的系統測試與訊號連接。
本文重點 01 一端採 RJ45 8P8C Gold Flash 附膠套，另一端為 Pitch 2.0mm 2x3 6Pin 成形端。
本文重點 02 採用 UL2464 22AWG、300V 線材，搭配鋁箔遮蔽與地線接地設計。
本文重點 03 主要用於 FMS 設備搭配診斷儀器之系統測試，並參考 IPC-WHMA-A620 Class 1 加工。
產品介紹
為車隊管理設備打造的客製化測試線束方案
在車隊管理系統與車載電子設備日益整合的應用情境中，測試線束不只是連接配件，更是影響整體驗證效率與訊號穩定的重要環節。這款客製化 RJ45 to 2.0mm 6Pin 線束，針對 FMS 供應商設備測試需求進行整合，讓不同介面之間的連接更穩定、清楚且易於操作。
透過一體式客製化設計，可降低臨時拼接、轉接過多與接地結構不完整所造成的風險，對於開發驗證、設備測試與重複插拔使用場景，都更具實用性。線束平時看起來低調，但它一旦不穩，整個測試流程通常就會立刻變得很有存在感。
核心優勢
- 整合 RJ45 與 2.0mm 6Pin 雙端介面，方便設備端對接與測試。
- 6Pin 端採客製化外殼成形，強化端部保護與使用辨識性。
- 選用 UL2464 22AWG、300V 線材，兼顧柔韌性與基本機械強度。
- 搭配鋁箔遮蔽與地線接地結構，有助於抑制外部干擾。
- 加工參考 IPC-WHMA-A620 Class 1，適合商業電子設備應用。
產品特色
兼顧結構整合、訊號穩定與現場使用效率

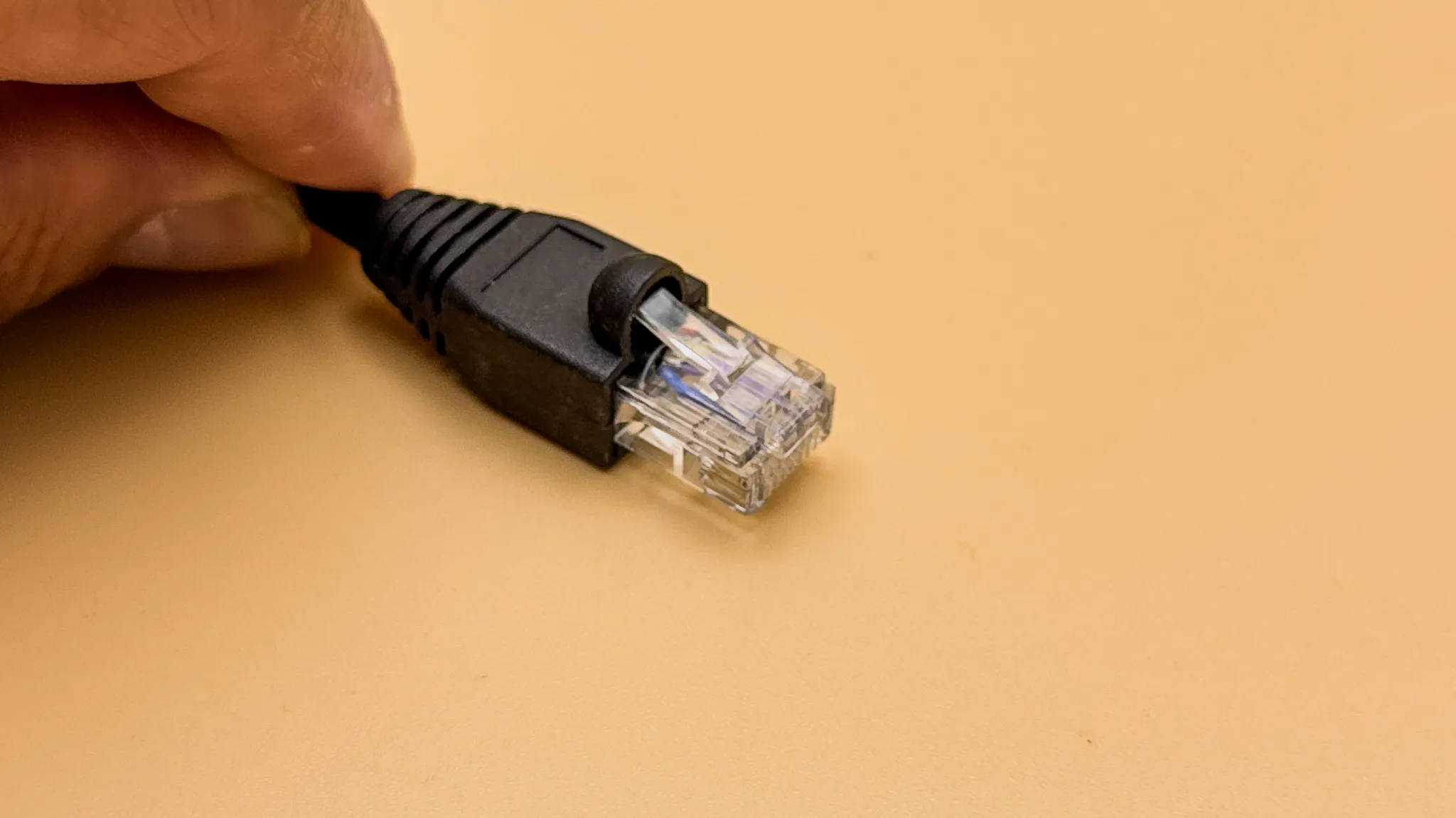

RJ45 8P8C Gold Flash 連接器
採用成熟通用的 RJ45 8P8C 介面，具備良好的插拔便利性，並附膠套保護設計，提升線尾保護與使用耐久度。

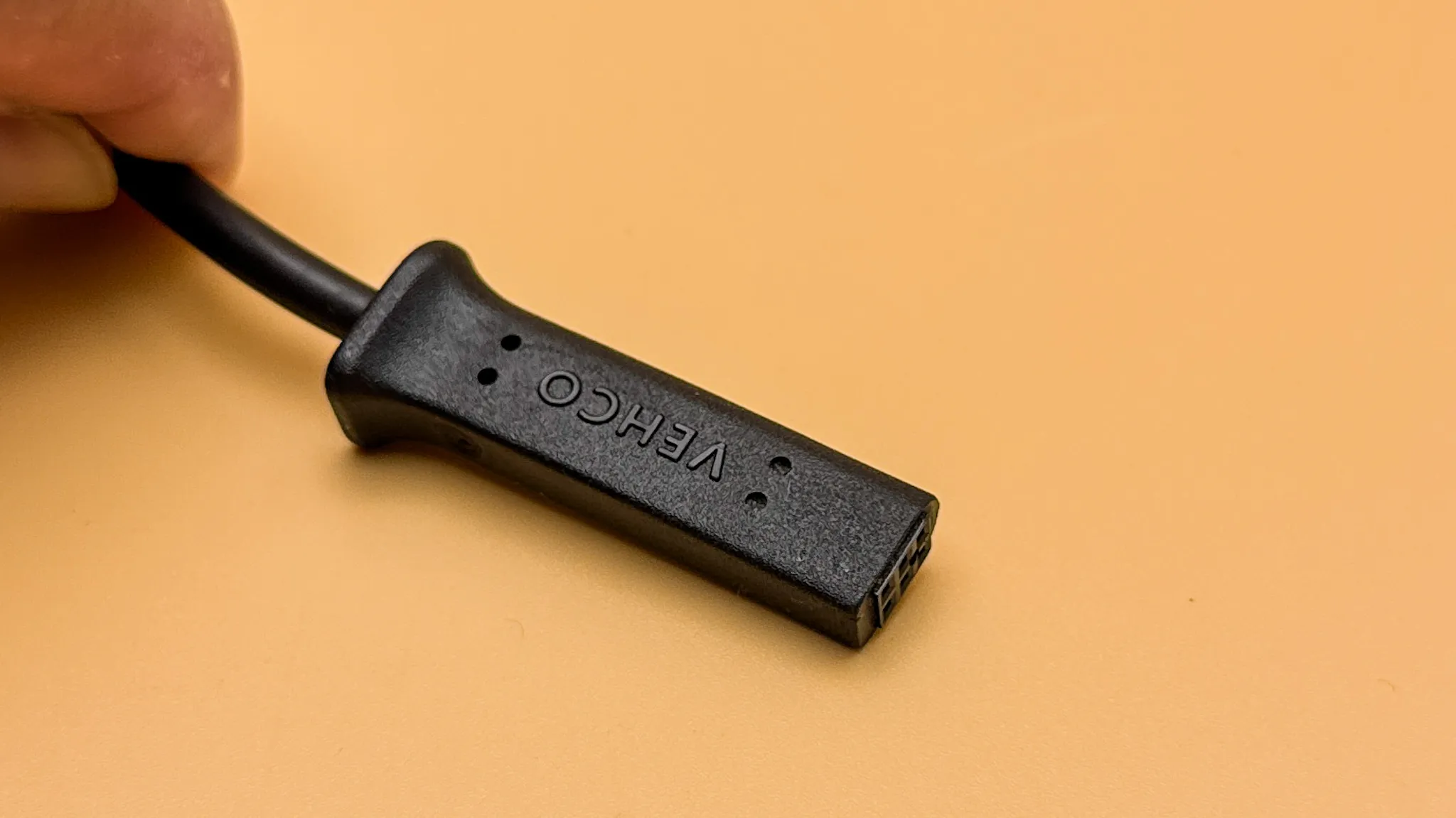

Pitch 2.0mm 2x3 6Pin 成形端
6Pin 端搭配客製化外殼成形，可改善握持手感、方向辨識與端部保護，適合重複測試與狹小設備空間使用。
UL2464 22AWG 線材
額定 300V，適用於電子設備內部配線或外部互連用途，在柔軟度、施工性與可靠度之間取得良好平衡。
鋁箔遮蔽 + 地線接地
針對系統測試與診斷儀器連接應用，提供更完整的遮蔽與接地配置，有助於提升訊號穩定度並降低外部干擾風險。
規格說明
產品規格一覽
| 產品名稱 | 客製化 RJ45 to 2.0mm 6Pin 線束 |
|---|---|
| 連接器 A | RJ45 8P8C Gold Flash，附膠套連接器 |
| 連接器 B | Pitch 2.0mm 連接器，2x3 6Pin，搭配客製化外殼成形 |
| 線材規格 | UL2464 22AWG |
| 耐電壓 | 300V |
| 遮蔽結構 | 鋁箔遮蔽 + 地線接地設計 |
| 加工參考標準 | IPC-WHMA-A620 Class 1 商用產品標準 |
| 主要應用 | Fleet Management Systems（FMS）車隊管理設備、診斷儀器連接、系統測試用途 |
應用場景
適合設備驗證、診斷連接與系統整合測試
- 車隊管理系統設備與診斷儀器之間的測試連接
- FMS 模組開發階段的訊號驗證與功能測試
- 車載電子設備的工程驗證用途
- 工業通訊設備與控制模組之間的專用線束整合
- 需兼顧遮蔽、接地與端部保護的商業電子設備應用
品質重點
加工細節決定最終使用穩定度
- 端子壓接與插配一致性
- 線材剝皮長度與導體處理穩定性
- 遮蔽層與地線接地結構明確
- 成形外殼具備拉力保護與端部包覆能力
- 成品外觀、插拔方向與辨識性清楚
參考 IPC-WHMA-A620 Class 1，可滿足一般商業電子設備在線束組裝品質與一致性上的基本需求。
常見問題
FAQ
1. 這款線束主要用在哪些設備上？
本產品主要應用於 Fleet Management Systems（FMS）車隊管理設備，搭配診斷儀器進行系統測試、訊號連接與功能驗證，也可延伸至相近的工業通訊與電子設備測試場合。
2. 線材為什麼選用 UL2464 22AWG？
UL2464 常用於電子設備內部配線或外部互連用途，22AWG 在線束應用中兼具柔韌性、施工性與基本強度，加上 300V 額定，適合多數商用設備測試與連接需求。
3. 鋁箔遮蔽與地線接地設計有什麼好處？
這樣的設計有助於降低外部電磁干擾對訊號的影響，提升連接穩定性。對於測試設備、診斷系統或資料傳輸應用而言，遮蔽與接地結構做得完整，通常能少掉不少讓工程師皺眉的雜訊問題。
4. 6Pin 端的外殼可以依設備需求客製嗎？
可以。6Pin 端外殼可依設備結構、空間限制、插拔方向、固定需求與外觀要求進行客製化調整，讓線束在功能與裝配上更貼合實際專案。
5. 是否可依專案需求調整線長、PIN 定義與標示方式？
可以。此類客製化線束可依專案需求調整線長、PIN 配置、接地方式、端子結構、外被印字、標籤識別與包裝形式，適合 OEM／ODM 與專案型設備導入。
資料來源
內容撰寫依據
- 產品實拍照片：RJ45 端、6Pin 客製化成形端、整體成品照片
- 產品規格說明：連接器、線材、遮蔽與應用資訊
- UL2464 規格資料：80°C、300 Vac，用於電子設備內部配線或外部互連
- 加工參考要求：IPC-WHMA-A620 Class 1 商用產品標準
