IP68 混合式電源與訊號通訊線組

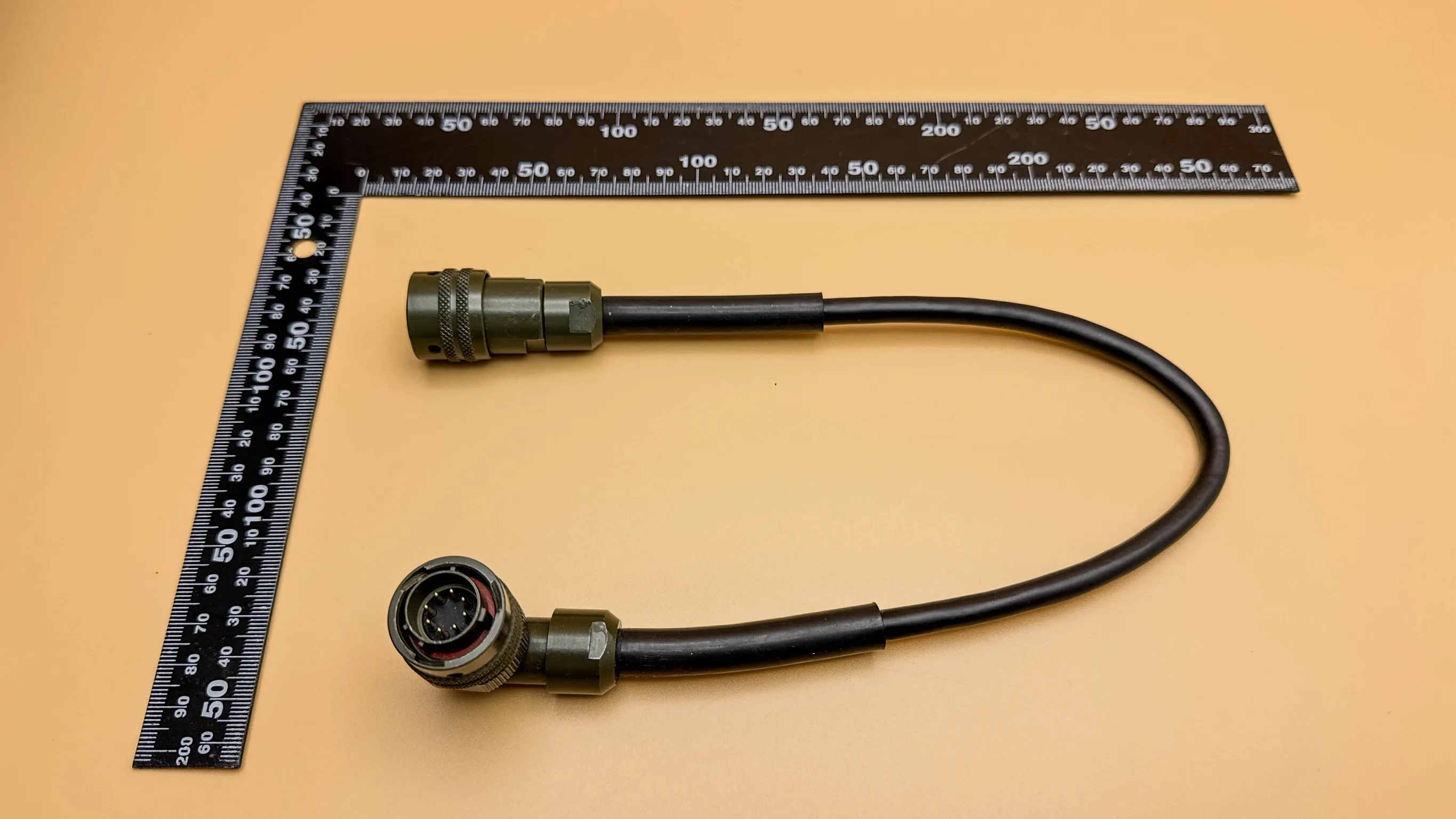

軍規 (Military Standard) IP68 混合式電源與訊號通訊線組
此產品獲邀於柏林航空展官網展出，參考下面連結Ruggedized IP68 Hybrid Power & Signal Military Communication Cable Assembly
本產品整合高電流供電、高完整度訊號傳輸、雙層 EMI / RFI 屏蔽與 IP68 密封結構，適用於戰術通訊、車載對講、裝甲車設備與其他任務關鍵型國防電子系統。對於需要在高震動、潮濕、粉塵與強干擾環境中穩定運作的設備而言，這是一款兼顧供電能力、訊號完整性與環境耐受性的高可靠度混合式線組方案。
產品規格及定位
- 適用對象：戰術無線電、車載對講系統、裝甲車設備、國防控制模組與高可靠度通訊裝備。
- 關鍵規格：最高 10A 連續電流、Hybrid Power & Signal 結構、軍規 (Military Standard) 8Pin 圓形連接器、IP68 密封保護。
- 關鍵優勢：雙層 EMI / RFI 遮蔽、Gold Plated Contacts 金鍍層接點、PE 雙絞訊號線與矽膠絕緣電源導體。
為戰術通訊與車載設備打造的高可靠度混合式線組方案
這款軍規 (Military Standard) IP68 混合式電源與訊號通訊線組，專為任務關鍵型應用設計，可在單一線組中同時承載高電流供電與高速資料傳輸需求。對於戰術通訊、裝甲車內部設備、車載對講與高可靠度國防電子系統而言，這類混合式架構可有效提升配線效率與系統整合度。
面對高震動、潮濕、粉塵、溫差劇烈與電磁干擾等不友善環境，線組設計必須同時兼顧供電穩定、訊號完整、機械強度與密封可靠度。這也是本產品在材料選用、屏蔽配置、端接結構與加工標準上，採用高可靠度思維規劃的原因。
兼顧供電能力、訊號完整性與惡劣環境適應力
混合式電源與訊號線纜架構
在同一組線纜內整合高功率供電與敏感訊號傳輸，可降低線組數量、簡化配線結構，並提升戰術裝備內部空間利用效率。
高電流電源導體設計
電源芯線採用 Silicone 矽膠絕緣，具備優異耐熱與耐壓特性，可支援最高 10A 連續高電流應用，適合長時間運作設備。
精密雙絞訊號導體
訊號線採 PE 絕緣雙絞結構，可有效降低電容影響與串音干擾，維持高速戰術資料傳輸的穩定性與完整性。
雙層 EMI / RFI 防護設計
內部採用 Mylar 鋁箔屏蔽與 85% 覆蓋率金屬編織遮蔽，並配置專用接地線，能有效隔絕高頻雜訊與外部電磁干擾。
軍規 (Military Standard) 8Pin 圓形連接器
一端為直式、一端為 90° 彎角設計，適用於裝甲車、緊湊型控制面板與空間受限設備，提高安裝與佈線彈性。
金鍍層接點與 IP68 密封結構
接點採 Gold Plated Contacts 金鍍層設計，能降低接觸阻抗與氧化風險；連接器與線纜交界處則以 PU 防護管強化，提供 IP68 防水防塵保護。
產品規格一覽
| 產品名稱 | 軍規 (Military Standard) IP68 混合式電源與訊號通訊線組 |
|---|---|
| 產品型號 / Part No. | Starway-Ruggedized IP68 Hybrid Power & Signal Military Communication Cable Assembly |
| 線纜架構 | Hybrid Power & Signal 混合式電源與訊號整合結構 |
| 電源導體 | 高耐壓 Silicone 矽膠絕緣 |
| 額定電流 | 最高可支援 10A 連續電流應用 |
| 訊號導體 | PE 絕緣精密雙絞線 |
| 屏蔽結構 | Mylar 鋁箔屏蔽 + 金屬編織遮蔽（85% 覆蓋率）+ 接地線 |
| 連接器型式 | 軍規 (Military Standard) 8Pin 圓形連接器 |
| 端接形式 | 一端直式、一端 90° 彎角 |
| 接點材質 | Gold Plated Contacts 金鍍層接點 |
| 密封保護 | PU 防護管強化，IP68 防水防塵 |
| 線長 | 60cm |
| 線纜外徑 | 7.0mm |
| 額定電壓 | 12V |
| 工作溫度範圍 | -40~105 |
| 接觸阻抗 | 依連接器實際選型與接點規格確認 |
| 插拔壽命 | 3,000 times |
| 最小彎曲半徑 | 依最終線纜外徑與材料配置確認 |
| 加工標準 | IPC-WHMA-A620 Class 3 |
| 製造地 | Made in Taiwan |
- 導通、短路與 PIN 對應檢查
- 絕緣與耐壓驗證規劃
- 接點接觸穩定性與端接品質檢查
- 屏蔽結構完整性與接地配置確認
- 外觀、密封、成形與組裝一致性確認
- 可依專案需求擴充防水、震動與環境驗證項目
這類高可靠度線組，真正差別常常在細節
- 電源與訊號是否能穩定共存，不互相干擾
- 屏蔽與接地結構是否足以抑制 EMI / RFI
- 接點是否能承受高震動、氧化與長期部署
- 密封結構是否真正符合惡劣環境要求
- 型號、規格欄位與技術參數是否足以支援採購與工程判讀
對高可靠度應用來說，能不能穩定使用，通常不是看表面帥不帥，而是看規格、結構與驗證細節有沒有講清楚。
適用於高可靠度戰術、車載與防務電子系統
- 戰術無線電與保密通訊系統
- 車載對講與裝甲車內部通訊設備
- 任務關鍵型國防電子與控制模組
- 全天候、兩棲、沙漠與高粉塵部署環境
- 需同時整合供電與訊號傳輸的高規設備
適合需要穩定供電、穩定訊號的系統
- 減少多條線組並行所帶來的配線複雜度
- 在受限空間內提升安裝效率與佈線彈性
- 降低高干擾環境對資料傳輸穩定性的影響
- 強化關鍵接點於潮濕、粉塵與震動條件下的可靠度
- 更適合任務導向型、長時間運作的關鍵設備
FAQ
1. 這款線組適合哪些設備？
2. 混合式線纜架構有什麼優勢？
3. 為什麼要使用雙層屏蔽結構？
4. 可以提供型號、料號與客製規格嗎？
5. 可規劃哪些驗證或檢查項目？
- Hybrid Power & Signal Cable Assembly 結構說明
- IP68 防水防塵、Gold Plated Contacts 金鍍層接點與雙層遮蔽配置描述
- IPC-WHMA-A620 Class 3 加工標準
- 應用定位：Military Communication、Vehicular Intercom、Tactical Radio Systems
- 高可靠度防務電子與車載通訊應用之設計需求整理
