MENU
最新案例
建築遊艇防水材 W1
材料成分：
建築遊艇防水W1之主要材料成份：氧化鈣、二氧化矽、矽酸鹽
用量標準：
用量約為1kg/m2，20kg約20m2此為厚度約1.0mm一次塗佈量材料拌合比例：水1粉6以攪拌器打成冰砂狀30分內使用完。
適用範圍：
壁癌處理。蓄水池、汙水池等防水層，各種磁牆結構、游泳池、屋頂、露台、外牆、地下室、內牆裂縫處、磁磚掉落處之修補。改善RC建築使用多年受潮後產生白華（壁癌）之現象。具有封阻且強力固著混凝土內微小孔隙已達耐水氣、防水和阻止滲漏之特性。
注意事項：
攪拌時建議配戴經過NIOSH（美國國家職業安全衛生研究所）認證的防塵口罩。材料中含有水泥類，可能會導致過敏的現象發生，請把材料放置在遠離兒童的地方。由於材料對於眼睛和皮膚有刺激性，如果不小心接觸到眼睛，請立刻用大量的清水沖洗，然後迅速送醫，如果接觸到皮膚，用肥皂和清水沖洗即可。防水材W1不適於使用在木板、矽酸鈣板、水泥板等板材上。
發明專利：
建築外牆施工結構（建築遊艇複合材料）
可減少CO2並且減緩地球暖化速度，建造房子不用水，地震後若有裂紋0.1mm以下
本材料可自我修復也不用請人工進行維修，節省大量之建造和維修成本，美國、台灣發明專利已核准。
新型專利：
- 強塑材結構（可運用於建築物防水、壁癌、水撲滿等防洪治水設施，新型專利已核准）。
- 複合材料結構（可取代已經有一千年歷史的醫療石膏，新型專利已核准）。
- 複合材料層狀結構（部分取代建築立面磁磚，新型專利已核准）
- 立體纖維網（可運用於建築、遊艇、汽車、工藝、醫療等，新型專利已核准）
- 醫療用複層彈性透氣布（運用於醫療，新型專利已核准）
建築遊艇防水材W1
- 主要材料成份：氧化鈣、二氧化矽、矽酸鹽。
- 使用範圍廣泛，使用範圍廣如RC建築、鋼構建築、遊艇、汽車等適用於各種不規則之自由曲均可施工。

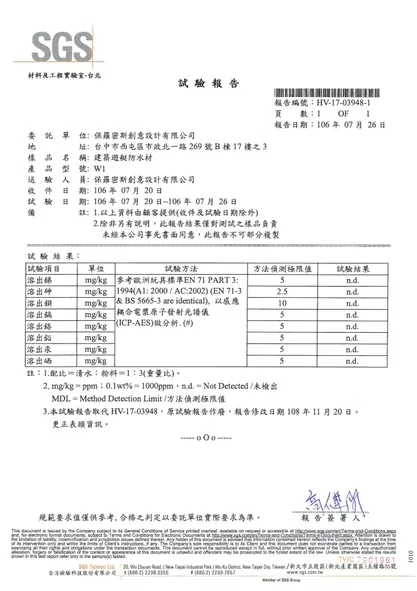

- 環保材料、低毒，SGS重金屬試驗合格。
- 攪拌後，不易沉澱。具抗化學性、耐酸鹼、耐腐蝕。材料屬於超細粉末，施作於牆面可達平整細膩。

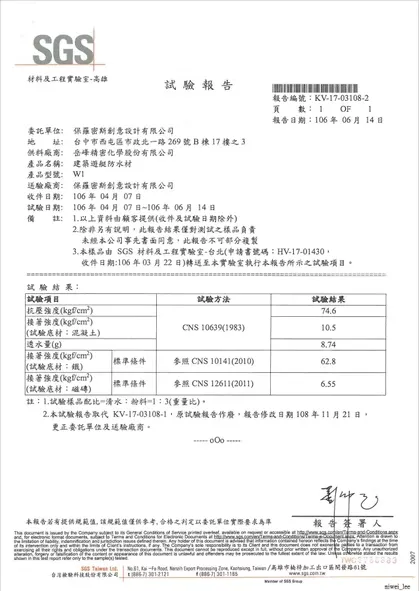

- 與混凝土內微小孔隙可緊密結合，具有高穩定、高強度之特性的防水材料。
注意事項
攪拌時建議配戴經過NIOSH（美國國家職業安全衛生研究所）認證的防塵口罩。
材料中含有水泥類，可能會導致過敏的現象發生，請把材料放置在遠離兒童的地方。
由於材料對於眼睛和皮膚有刺激性，如果不小心接觸到眼睛，請立刻用大量的清水沖洗，然後迅速送醫，如果接觸到皮膚，用肥皂和清水沖洗即可。
材料經攪拌約30分鐘後，會開始反應變稠變黏，請在30分鐘內使用完畢。
加水攪拌不可太多，攪拌後材料須呈現溼潤牙膏之黏稠狀，不可為水狀，太稀乾燥後會有粉化現象。
W1不可使用在木心板、矽酸鈣板、水泥板等板材上。
下雨前30分鐘要使地面快速乾燥或下雨後隔天地板潮溼但天晴之氣候下，業主要求必須進行施工時可採用（但必須符合劉岳明建築師及保羅密斯創意設計有限公司之施工要求及規範下方可採用）。
施工方法
清潔:施工接著面之清潔，將結構本身以外之雜物徹底清除，包括粉層、油漆、鬆脫的水泥、風化物、鹽類、油污、壁癌等不利於接著者皆須清除乾淨。
打底：施工前須先將施工面以少量清水噴濕。
塗佈:取一定比例之清水倒入一乾淨空桶中，緩慢拌入粉劑至適當的膏狀稠度（約１份清水：6份粉劑），以抹、鏝、推刀均勻批覆於施工面上。先將材料批覆均勻於施工面後，再於材料上噴灑少量的清水，再以推刀塗抹平順即可。 ４小時以上，完全熟化須７天以上。
壁癌清除方法：
將有壁癌的牆壁以電動鋼刷、牆面研磨機等設備清除乾淨，再用濕抹布將表面粉狀物清洗、擦除乾淨。
將建築遊艇防水材W1，以一份清水、六份粉劑之重量比例（務必採用磅秤之類的量器精確調和），再用金屬鏝刀或推刀均勻披覆於施工面上，塗抹平順即可。（施作地下室地板面之防水時之重量比例可為1:5）。
牆壁上漆：待上述工序完成後，再依個人對顏色之喜好，選用油漆或水泥漆等塗料塗抹平順即完成。
地下室施工或蓄水池之防水：以電動牆面研磨機等設備將表面油漆、青苔等雜物清除乾淨，且必須看到施作面之全部混凝土的毛細孔，施作地下室負壓防水時更要採用水刀或者是鑿刀等工具將混凝土內之礫石部份露出，且用清水洗淨後，再施作建築遊艇防水材W1以增加地下室牆面結構體間之接著強度。（施作地下室地板面之防水時之重量比例可為1:5）
適用範圍
蓄水池、汙水池等之防水層，各種磚牆結構、游泳池、屋頂、露臺、外牆、地下室、內牆裂縫處、磁磚掉落處之修補。改善RC建築使用多年受潮後產生白華（壁癌）之現象。具有封阻且強力固著混凝土內微小孔隙以達耐水氣、防水和阻止滲漏之特性。
用量標準:
用量約為2kg/m2，20kg約7~12m2，此為厚度約2.0mm一次塗佈量。（塗佈量須視施工面和厚度而定）
發信給店家
加入店家line好友
