工欲善其事必先利其器，一位偉大的工匠，往往離不開一件趁手的工具。 得心應手的工具是前線工人的最好的“武器”。 作為家庭和工業領域常見的應用工具之一，電動工具隨處可見，且應用廣泛。


打造一件好用的電動工具，離不開設計師對其工藝改進的不斷追求。 其中，3D掃描技術為其工藝設計優化改進帶來了不小的助力。

案例背景

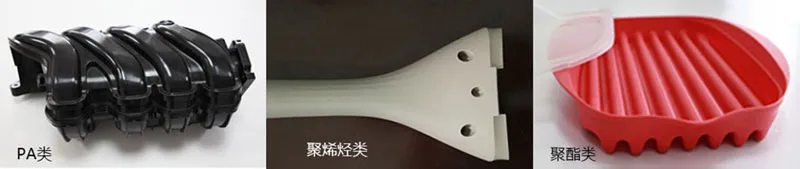

本次的客戶是國際知名電動工具品牌的供應商，其生產的電動工具外殼所使用的材質種類比較多，大部分為熱塑性塑膠成型，需要通過模流分析，來得出該外殼對材質的收縮率、流動性、結晶性、熱敏性、應力開裂及熔體破裂、熱性能及冷卻速度、吸濕性等的明確數據要求。


模流分析，即運用數據模擬軟體，完成注塑成型過程的模擬。 類比模具注塑的過程，通過數據結果對模具的方案可行性進行評估，完善模具設計方案及產品設計方案。 本次的客戶需要通過對其生產的電動工具外殼進行三維數據採集，然後在專業軟體中進行應力和開模線等進行分析，以提高其注塑模具及產品的製造工藝，進而進一步提升產品品質。


解決方案

為了後期的注塑模型的模流分析能順利進行，對前期採集的三維數據的完整性與精確性要求非常高。 此次掃描的產品種類繁多，外形多樣，表面複雜，細節多，形狀不規則，孔位深，顏色差異大等特點，都為掃描任務帶來了不小的挑戰。
思看科技為客戶量身定製了三維數字化解決方案，提出使用SIMSCAN便攜式掃描器來為應對這一挑戰：

狹小空間，大有作為

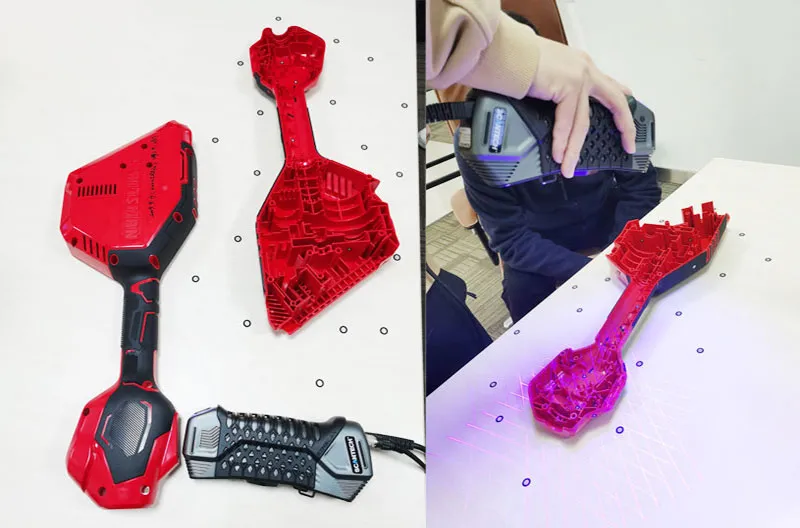

本次需掃描的電動工具塑膠外殼有許多深孔、間隙、深槽等複雜表面，使用其他三維測量設備時，這些部位的數據很難被完整採集。

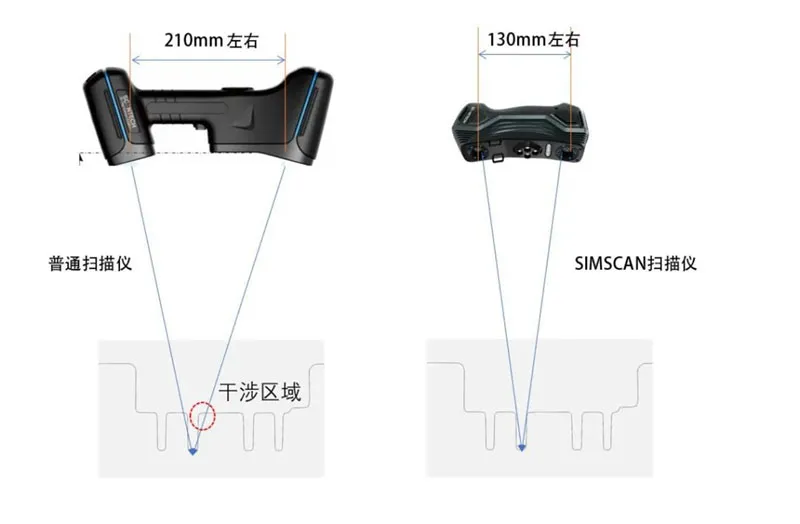

三維掃描器掃描過程中，需要左右兩個相機同時看到投射到物體的激光線。 SIMSCAN相機間距比普通三維掃描器小，所以在掃描槽底部及接近底部側壁時具有優勢，能夠保證掃描視角不會被遮擋，能採集到更為完整的三維數據。

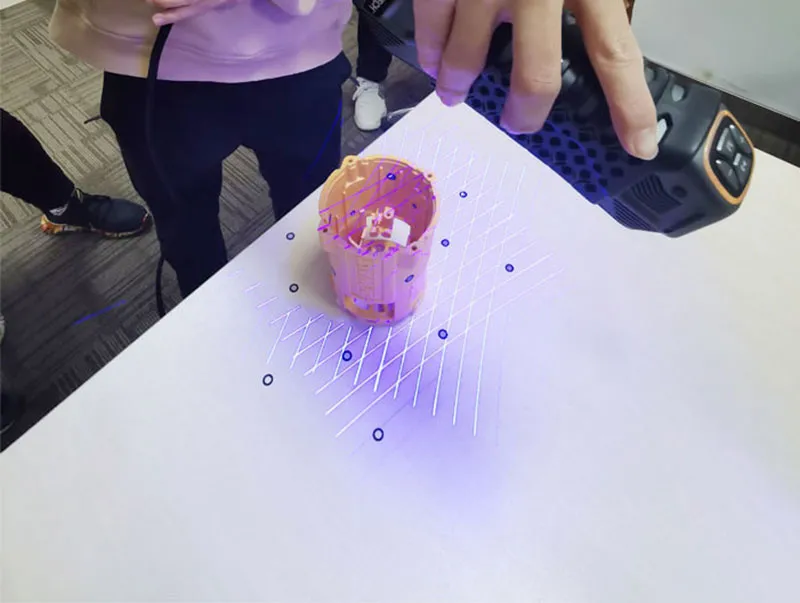

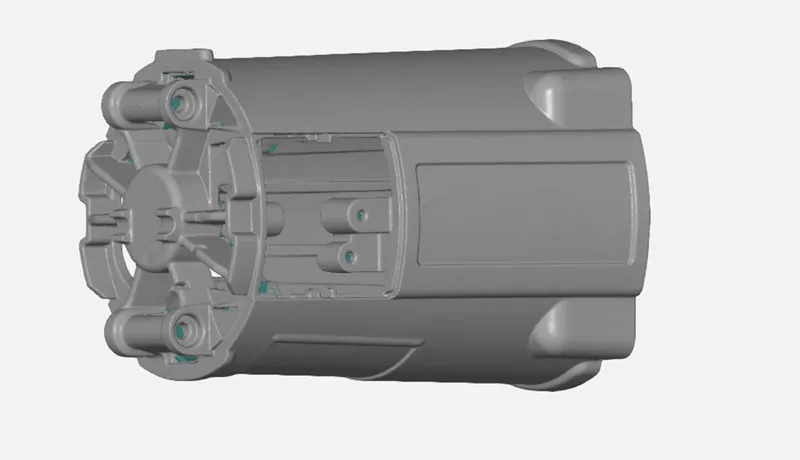

面對大深孔工件，高速掃描模式快速採集數據，超精細模式捕捉各個細節，再結合深孔掃描模式，採集深孔數據：




除此之外，SIMSCAN高達0.020mm的精度，同時保證了客戶獲取的這些難點部位的三維數據的精準性。




眾彩紛呈，不受干擾

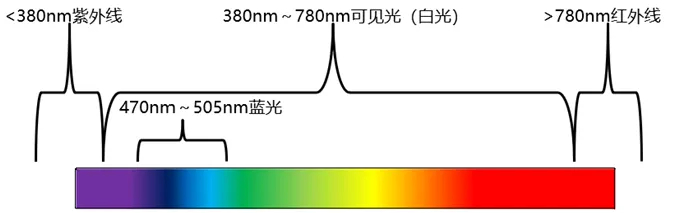

眾所周知，自然界中藍色物體非常少，因為在整個光譜中（見下圖），藍色光譜窄。 所以使用藍色激光掃描不同顏色的物件時，能很大程度地免除干擾。


此次需掃描的工件外觀顏色不一，SIMSCAN內置藍色激光線，抗干擾能力強，能完整採集不同顏色產品的三維數據。

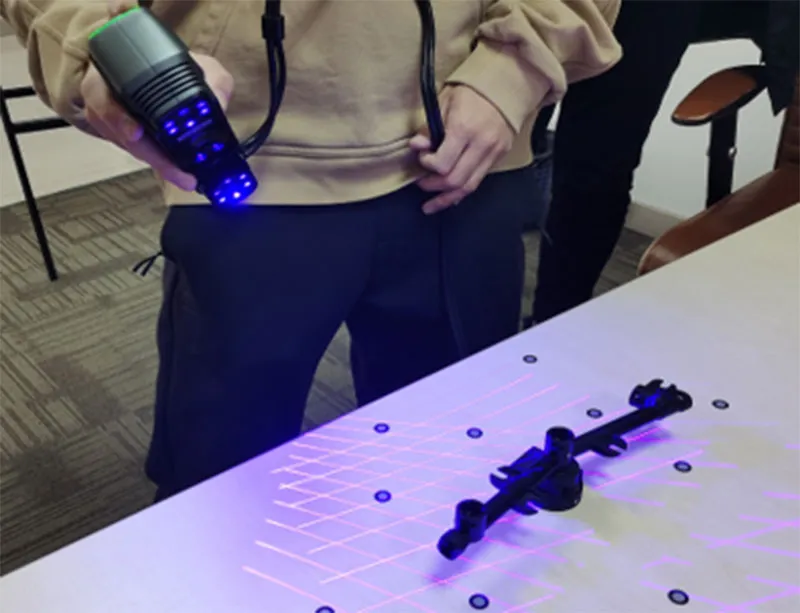

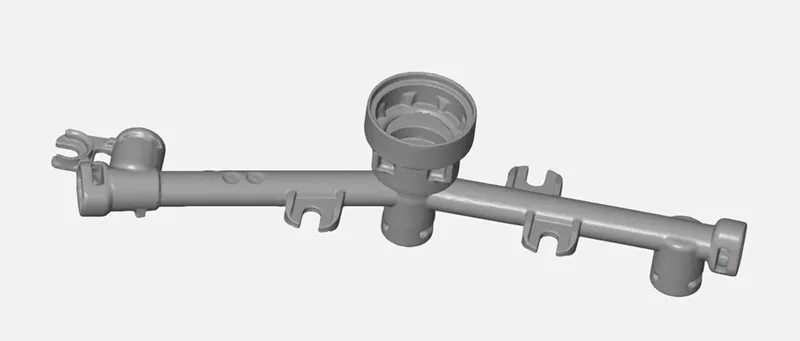

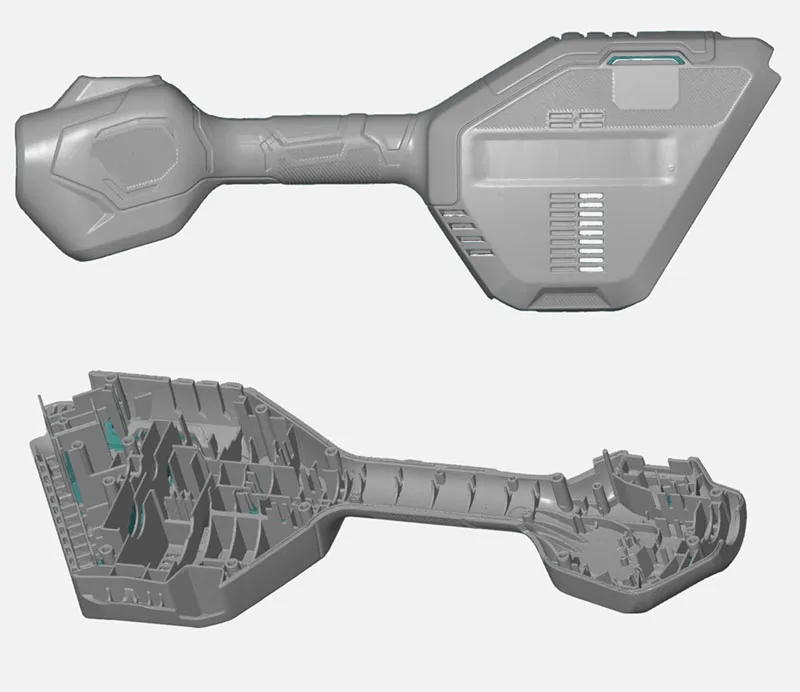

掃描黑色的工件時，也能得到完整精確的數據結果：


輕盈高效，單手暢掃



想要得到精準的三維數據，但又不想花費太多的時間？
放心，有SIMSCAN。

依託高達2,020,000次測量/秒的掃描速率，使用SIMSCAN掃描工件時，平均每10分鐘，就能得到一個工件的完整三維數據，可導入專業軟體，進行後續模流分析。


工件多，掃描任務重？
放心，有SIMSCAN。

淨重僅570g的三維掃描器，讓使用者隨時隨地就可展開3D測量，單手即可掌控整個掃描過程，得心應手，毫無負擔。

此次的三維數字化解決方案，成功幫助客戶在最短時間內獲取了所需的完整三維數據，為客戶後續進行模流分析、模具及產品生產工藝的優化改進工作，提供了紮實的數據基礎。

面對種類繁多，外形複雜，顏色不一的工件，SIMSCAN以其輕盈強大的特性和擅長掃描狹小空間的優勢，交出了一份令人滿意的答卷。 我們也期待著未來能與大家分享SIMSCAN給我們帶來的更多驚喜。
