從 2D 設計到 3D 列印，實現少批量生產的一站式解決方案
隨著製造業對靈活性和高效生產的需求日益增加，3D 列印技術正成為少批量生產的最佳選擇。本文將以一個實際案例，展示從 2D 尺寸設計開始，經過 3D 建模、打樣驗證，再到使用 3D 列印進行少批量生產的完整流程，如何實現高效且具成本效益的生產解決方案。
一家光學設備製造商需要開發一款光學顯微鏡的測試用光學擋片，用於檢測透光性和成像品質。光學擋片的設計需具備高精度和特殊幾何形狀，並且需要生產少量樣品進行多次測試。由於製造週期和成本的考量，傳統的光學玻璃加工方式不適用，因此選擇利用 3D 列印技術來進行快速樣品製作和少批量生產。
工程師首先根據原有的設計使用逆向工程技術，對實體進行高精度 3D 掃描，生成 3D 點雲資料。隨後，將這些點雲資料與 2D 尺寸圖進行比對，確認幾何結構和關鍵尺寸的一致性，並根據比對結果提供了鏡片的基礎幾何數據。這些數據成為設計的初始參考，為後續的 3D 建模階段奠定了堅實基礎。
利用 CAD 軟體，工程師將 2D 設計和逆向工程生成的基礎幾何數據轉化為精確的 3D 數字模型。設計過程中，工程師與客戶進行多次討論和反饋確認，確保設計完全符合客戶的需求和期望。在多方確認無誤後，最終生成完整的 3D 圖檔，為後續製作打樣和生產提供技術依據。
完成 3D 建模後，使用高精度 3D 列印技術製作測試樣品光學擋片，並進行以下驗證：
經驗證的最終設計模型被輸入到工業級 3D 列印設備中，選用具有高透光性和良好光學性能的樹脂材料進行少批量生產。列印完成後，光學擋片經過拋光等後處理，進一步提升其光學性能，確保投入使用時的品質穩定性。
透過此流程，光學設備製造商成功解決了測試光學擋片開發的問題，並實現了以下成果與優勢：
從 2D 尺寸設計到 3D 建模，再到打樣驗證和少批量生產，3D 列印技術提供了一個高效、靈活的解決方案。這一應用案例充分展示了 3D 列印在光學領域的潛力，特別是為高精度、小批量產品的快速製造提供了重要支援。未來，隨著材料和技術的不斷進步，3D 列印將在更多專業領域中發揮重要作用。
1. 問題背景
一家光學設備製造商需要開發一款光學顯微鏡的測試用光學擋片，用於檢測透光性和成像品質。光學擋片的設計需具備高精度和特殊幾何形狀，並且需要生產少量樣品進行多次測試。由於製造週期和成本的考量，傳統的光學玻璃加工方式不適用，因此選擇利用 3D 列印技術來進行快速樣品製作和少批量生產。
2. 從 2D 尺寸設計開始
工程師首先根據原有的設計使用逆向工程技術，對實體進行高精度 3D 掃描，生成 3D 點雲資料。隨後，將這些點雲資料與 2D 尺寸圖進行比對，確認幾何結構和關鍵尺寸的一致性，並根據比對結果提供了鏡片的基礎幾何數據。這些數據成為設計的初始參考，為後續的 3D 建模階段奠定了堅實基礎。
3. 轉化為 3D 建模
利用 CAD 軟體，工程師將 2D 設計和逆向工程生成的基礎幾何數據轉化為精確的 3D 數字模型。設計過程中，工程師與客戶進行多次討論和反饋確認，確保設計完全符合客戶的需求和期望。在多方確認無誤後，最終生成完整的 3D 圖檔，為後續製作打樣和生產提供技術依據。
4. 打樣驗證
完成 3D 建模後，使用高精度 3D 列印技術製作測試樣品光學擋片，並進行以下驗證：
- 光學性能測試：檢測光學擋片的透光性及成像清晰度是否達標。
- 結構完整性：檢查光學擋片的表面平滑度，確保其形狀符合設計需求。
- 多次迭代：根據測試結果對模型進行調整和優化，最終獲得滿足所有性能要求的設計。
5.使用 3D 列印進行少批量生產
經驗證的最終設計模型被輸入到工業級 3D 列印設備中，選用具有高透光性和良好光學性能的樹脂材料進行少批量生產。列印完成後，光學擋片經過拋光等後處理，進一步提升其光學性能，確保投入使用時的品質穩定性。
- 快速交付：短時間內即可完成樣品和少量生產，支持快速測試和應用。
- 低成本製造：省去了傳統光學加工所需的昂貴模具製作和繁複工序。
6.成果與優勢分析
透過此流程，光學設備製造商成功解決了測試光學擋片開發的問題，並實現了以下成果與優勢：

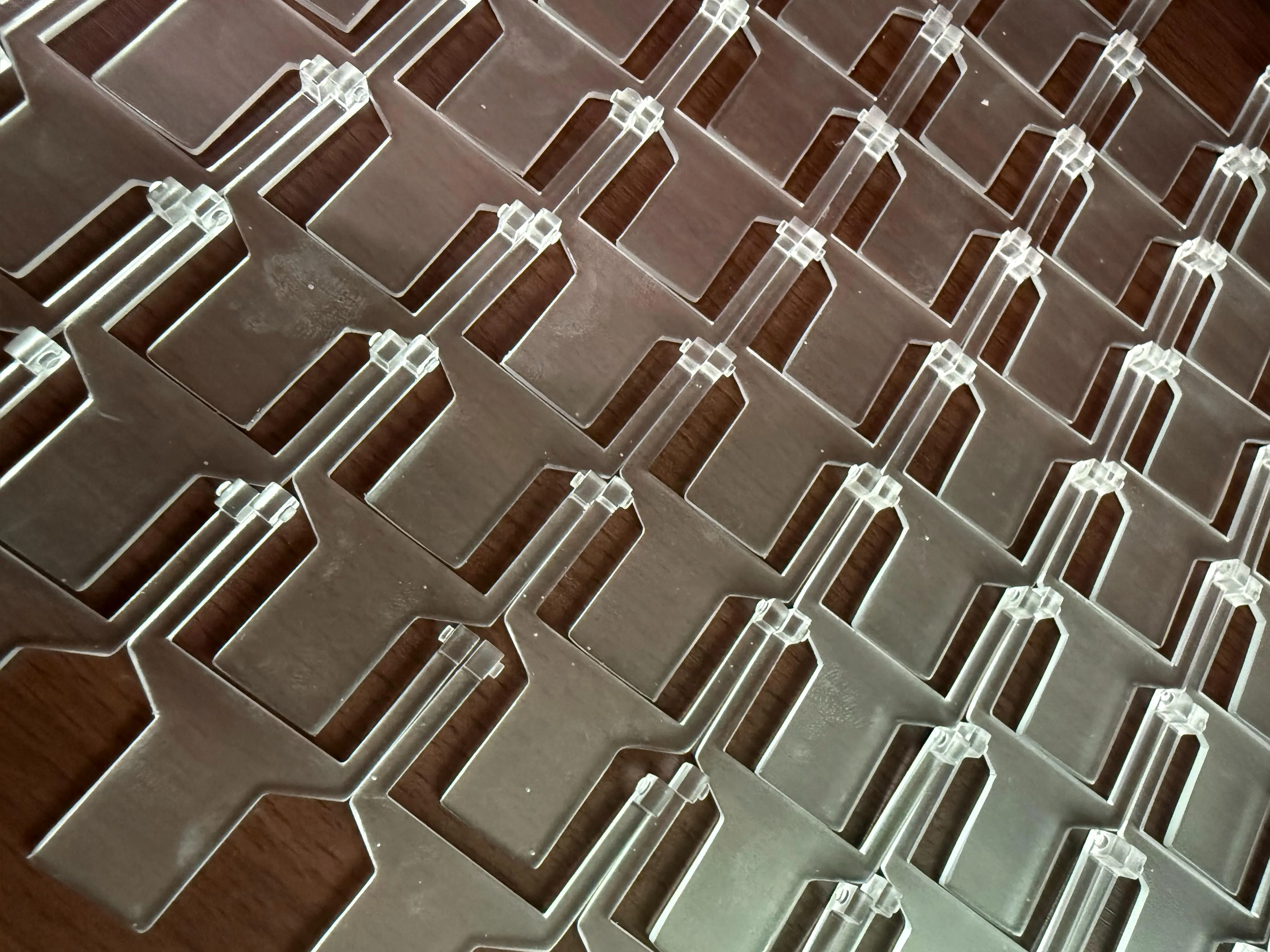

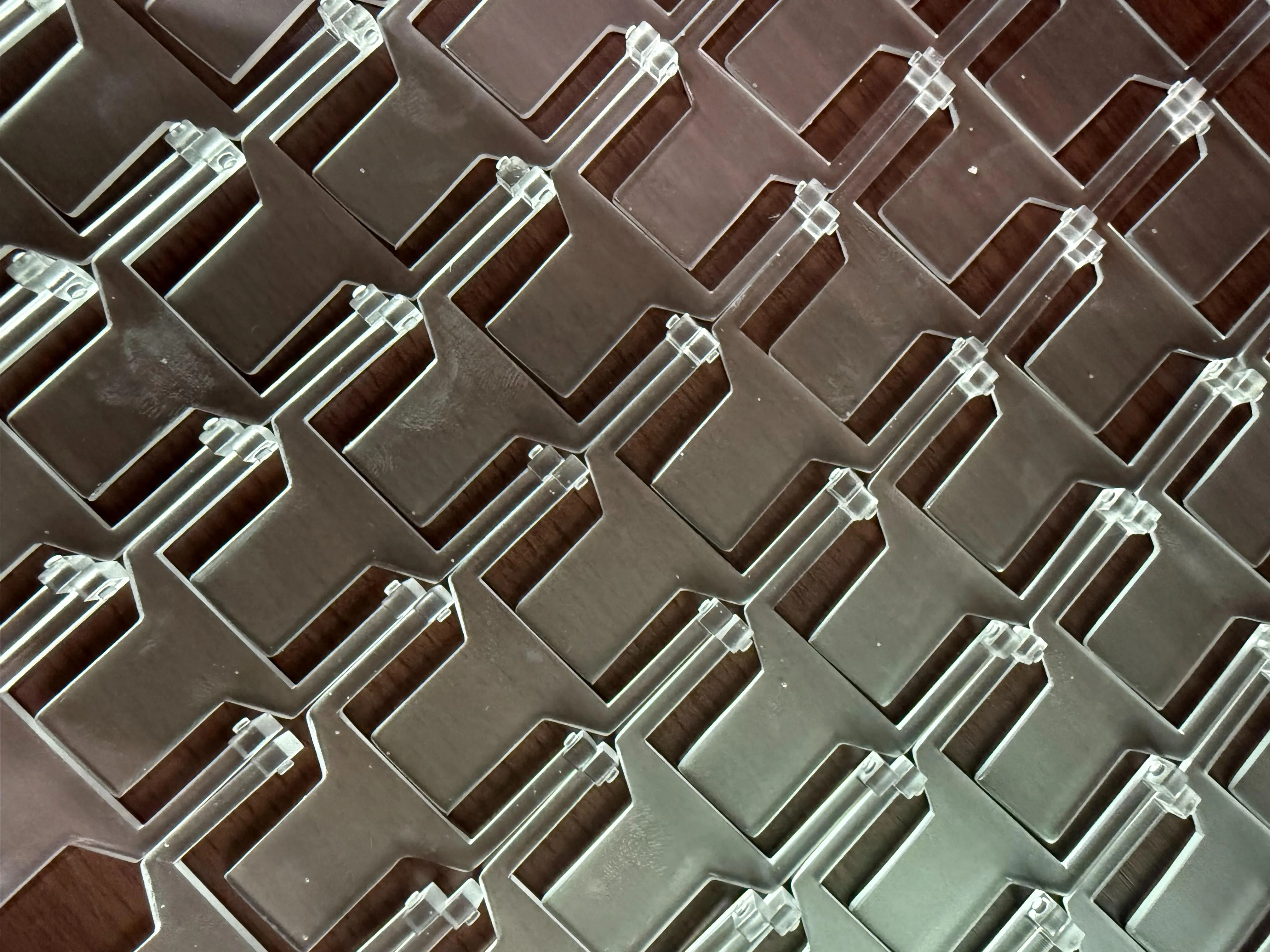

- 快速交付：在一個月內完成了 800 件光學擋片的生產，滿足了測試和小批量應用的需求。
- 快速迭代設計：從設計到測試僅需數天，顯著縮短了產品開發周期。
- 降低生產成本：相比傳統加工方式，成本降低了約 60%。
- 精準性能表現：3D 列印的高精度製造技術確保了光學擋片的透光性和結構精度，滿足了測試要求。
7. 結論
從 2D 尺寸設計到 3D 建模，再到打樣驗證和少批量生產，3D 列印技術提供了一個高效、靈活的解決方案。這一應用案例充分展示了 3D 列印在光學領域的潛力，特別是為高精度、小批量產品的快速製造提供了重要支援。未來，隨著材料和技術的不斷進步，3D 列印將在更多專業領域中發揮重要作用。
